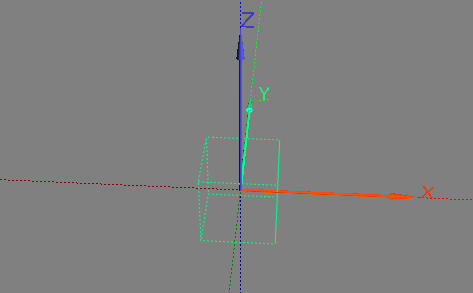

Система координат сцены в программе следующая: ось X - по горизонтали (слева направо), ось Y - вглубь сцены, ось Z - вверх:





При создании комнаты её центр автоматически размещается в центре координат. Отображение сцены осуществляется с помощью двух камер, перспективной (3D) и ортогональной (2D - вид сверху). Переключение между ними - кнопка .

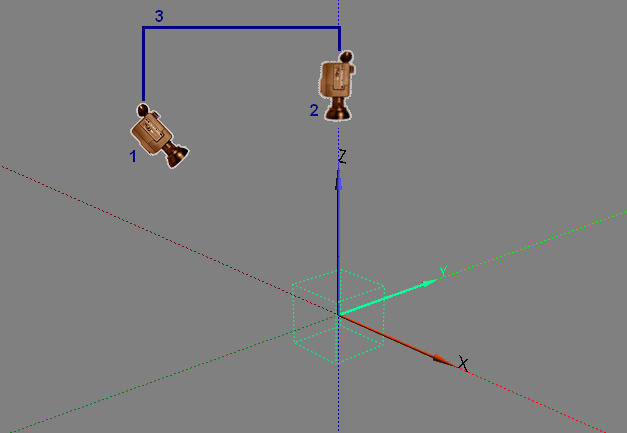

Камеры расположены вместе на одном 'штативе' : ортогональная - в центре 'штатива', перспективная - отнесена по координатам X и Y в сторону.

1 - перспективная камера, 2 - ортогональная, 3 - штатив.



Возможны следующие режимы управления:

- в режиме 3D нажатие левой клавиши мыши в области отображения  и её передвижение по горизонтали и вертикали приводит к вращению перспективной камеры вокруг центра 'штатива' по оси Z или X соответственно (центр 'штатива' изначально находится в центре сцены (координат).

- передвижение движков сцены, расположенных справа и внизу, приводит к перемещению 'штатива' вместе с камерами относительно центра по оси Y и X соответственно, при этом направление осей не меняется при вращении перспективной камеры.

- вращение колеса мыши - изменение фокусного расстояния камеры (zoom).

При включении режима 'Панорамный вид' (кнопка на нижней панели) нажатие левой клавиши мыши в области отображения  и её передвижение по горизонтали приводит к перемещению штатива с камерами вдоль направления передвижения (координаты X и Y сцены), при передвижении мыши по вертикали происходит перемещение штатива с камерами вдоль оси Z (по высоте). Для отключения режима 'Панорамный вид' нажмите кнопку ещё раз.
