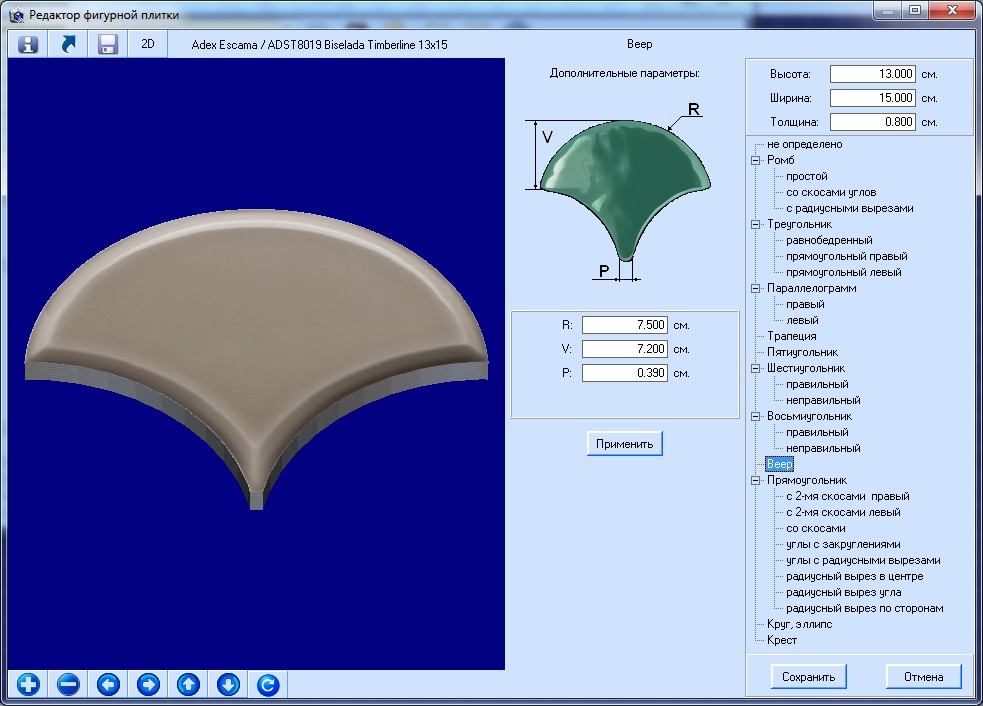

22.1. Редактор фигурной плитки позволяет установить тип фигурной плитки из имеющегося списка и уточнить ее дополнительные параметры (размеры). Список типов расположен справа, этот список является нередактируемым для пользователя. Он будет пополняться новыми типами в последующих версиях программы. Форма плитки в итоге определяется габаритами плитки, заданными в справочнике материалов, типом плитки и доп. параметрами (если необходимо).
Особенности типов.
Вид 'левый' и 'правый' определяется 'носиком' (выступающей частью) фигурной плитки. В какую сторону направлен 'носик' - такой и вид. Замечу, что присутствует путаница в каталогах по этому термину, поэтому мы исходим из верхней выступающей части (если она присутствует). Для прямоугольников со скосами и прямоугольных треугольников - правым является тот, в котором верхний правый угол не обрезан.
1. Тип 'Параллелограмм' (шеврон). Габаритами параллелограмма в кафельной плитке принято считать высоту и основание шеврона (а не ширину), поэтому ширина на самом деле больше, чем указанная в габаритах.
2. Тип 'Шестиугольник правильный'. Габариты правильного шестиугольника (гексагона) должны быть связаны соотношением w=h/ (v3/2) (w - ширина, h - высота).
3. Тип 'Восьмиугольник правильный'. Габариты правильного восьмиугольника (октагона) должны быть равны (w=h).
4. Тип 'Веер'. В данном типе сложная зависимость между размерами. Поэтому при определении доп. параметров всегда вводите параметр P равным нулю, при этом система рассчитывает его сама автоматически. И только когда вы определились с первыми двумя доп. параметрами, введите необходимый параметр P (по существу он определяется расстоянием между двумя вырезными радиусами слева и справа и эти радиусы равны доп. параметру R)
5. Тип 'Звезда'. Размеры плитки определяют не реальный размер, а основание, то есть равны второй плитке в этой связке - 'КрестДляЗвезды', то есть без учета выступающих лучей звезды.
Дополнительные значения по умолчанию.
1. Ромб со скосами углов. Размер скоса R = 2 см.
2. Ромб с радиусными вырезами. Радиус выреза R = 0.75 см.
3. Треугольник равнобедренный. Радиус закруглений углов R = 0 см.
4. Параллелограмм (шеврон) левый и правый. Размер скоса R определяется углом наклона 60 градусов.
5. Трапеция. Размер скоса R определяется углом наклона 60 градусов.
6. Пятиугольник. Высота скоса R равна половине высоты плитки.
7. Шестиугольник неправильный. Высота вертикальной стороны R равна половине высоты плитки.
8. Восьмиугольник неправильный. Размер скосов R = 2 см.
9. Веер. Радиус закругления R равен половине ширины плитки. Высота верхней части V равна радиусу закругления R. Ширина хвоста P вычисляется автоматически, но является редактируемым параметром.
10. Прямуогольник с двумя скосами правый и левый. Размеры скосов R = 2 см. и V = 2 см.
11. Прямуогольник со скосами. Размеры скосов R = 2 см. и V = 2 см.
12. Прямуогольник углы с закрулениями. Радиус закруглений R = 1/6 ширины плитки. Высота и ширина выемки V = 1/6 ширины плитки. Глубина выемки P=0.4 см.
13. Прямуогольник углы с радиусными вырезами. Радиус вырезов R = 2 см.
14. Прямоугольник радиусный вырез в центре. Радиус выреза R равен 1/4 меньшей стороны.
15. Прямоугольник радиусный вырез угла. Радиус выреза R = 2 см.
16. Прямоугольник радиусный вырез по сторонам. Радиус выреза R равен более длинной стороне. Размер полки V=0.1 см.
17. Крест. Ширина лопасти креста R равна половине меньшей стороны.
Если дополнительный параметр по умолчанию невозможно установить в силу габаритных размеров, то будет выставлено минимально возможное значение.
18. Фонарик. Радиус R закруглений равен 1/4 меньшей стороны габаритных размеров.
После ввода нужных дополнительных параметров нажмите кнопку 'Применить'. Плитка будет изменена согласно введенным размерам. При этом запоминания параметров плитки, как и типа плитки, не происходит. Для этого нажмите конпку 'Сохранить'. Будет сформирована текстура плитки и сохранены все данные, а окно будет закрыто.
Кнопкой 'Отмена' можно отменить все действия и закрыть окно.
На этапе 'подгонки' текстуры под плитку можно использовать кнопки в нижней части окна. Они служат для растяжения или изменения масштаба текстуры. Каждое нажатие кнопки приводит к изменению текущего положения/масштаба текстуры на 1 пиксель.
Кнопка
предназначена для просмотра оригинала текстуры.
Кнопка
служит для восстановления оригинала текстуры. Текстура будет загружена в текущую плитку на экране.
Кнопкой
можно перезаписать оригинал текстуры текущей текстурой.
Оригинал текстуры сохранятся автоматически в справочнике плиток при создании фигурной плитки и может понадобиться, если необходимо изменить тип плитки. Дело в том, что если вы сохранили плитку как фигурную, то текстура при этом изменяется под очертание контура плитки.
