Панель Свет/Солнце

Top  Previous  Next

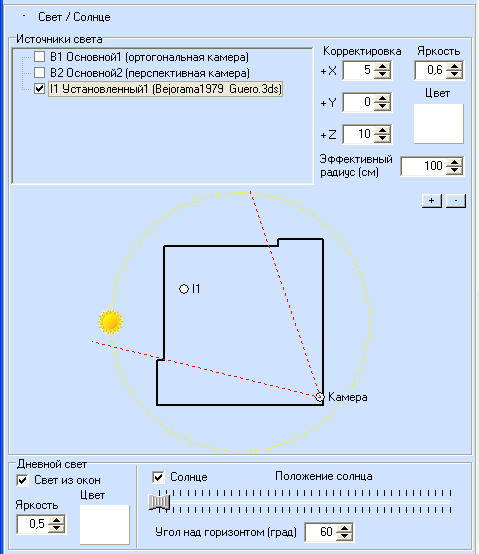

27.3. Данная панель содержит следующие настройки:

Кнопка / перед названием панели позволяет скрыть или развернуть панель.

Список 'Источники света' содержат два источника по умолчанию (B1 и B2) , их координаты совпадают с кординатами камер проекта (см. Управление сценой). При использовании светильников, дневного света их следует оключить для исключения влияния на освещенность. Далее система включает в источники света все включенные как источники света объекты (кнопкой ). Их имена - I1, I2 и так далее, в скобках указано имя объекта. Каждый источник можно отключить или включить для использования в освещении сцены. Настройка каждого источника содержит следующие опции:

'Корректировка' (+X, +Y, +Z) - изменение координат источника освещения от текущих в см. Диапазон от -100 см до +100 см. Источник света при включении его в объект помещается в центре объекта. Для того чтобы его сдвинуть в область реального источника света (например лампочку) и используется корректировка.

'Яркость' - регулировка яркости источника света. Диапазон : 0-2 (по умолчанию 1.0 - для основных, 0.1-0.8 - для установленных, в зависимости от количества источников).

'Цвет' - установка цветовой гаммы света. По умолчанию - белый.

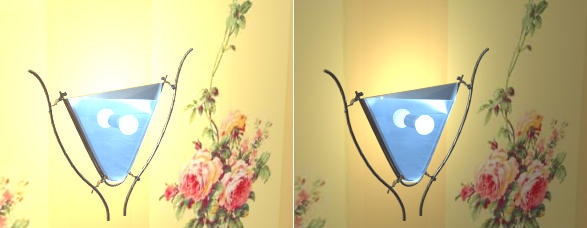

'Эффективный радиус (см)' - установка эффективного радиуса источника света. Диапазон от 10 см. до 400 см. По умолчанию - 200 см. Эффективный радиус определяет расстояние от источника света, на котором сохраняются полная интенсивность и цветовые свойства источника. Использовать эффективный радиус можно при расчете освещения от слабых источников света, таких как настольные лампы, светильники и т.д. На рисунке ниже: слева - яркость 0.7, эффективный радиус 200, справа - яркость 0.7, эффективный радиус 20.

В середине панели схематично изображено помещение (вид сверху), расположение включенных источников света и перспективной камеры. Пунктиром показан угол обзора камеры. При корректировке положения источников света это отображается на схеме (кроме координаты Z - высота). Кнопки позволяют уменьшить/увеличить масштаб схематичного изображения помещения.

'Свет из окон' - включает освещенность вокруг помещения (дневной свет), 'Яркость' регулирует яркость дневного света, диапазон 0-30. Значение по умолчанию - 6.0. Это соответствует средней яркости дневного света. 'Цвет' -  устанавливает оттенок дневного света (используется для имитации голубого оттенка неба, желтого оттенка при заходящем солнце и т.д.)

'Солнце' - включение прямых солнечных лучей, которые могут попадать в помещение через окна. При регулировке положения солнца оно отображается на схеме, 'Угол над горизонтом' задает высоту солнца над горизонтом в градусах.
