Работа с раскладками

Top  Previous  Next

13. Раскладка - это совокупность элементов покрытия, которую можно сохранить как единый блок и использовать для покрытия поверхностей, что ускоряет процесс создания проекта.

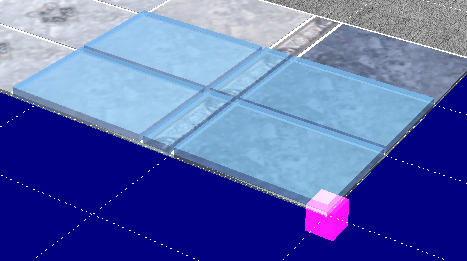

Для определения раскладки нажмите клавишу  (редактирование) в режиме покрытия единичной поверхности. Выделите полупрозрачными блоками элементы, которые вы хотите сохранить как раскладку. В раскладку не включаются рулонные покрытия (обои, линолиум). Если на стене сформированы две поверхности, то в раскладку включаются плитки только на одной из них (где была выделена последняя плитка).

Далее нажмите кнопку  (или меню 'Покрытие' -> 'Сохранить как раскладку'). Задайте имя файла. Расширение файла по умолчанию ".smp". Все раскладки сохраняются в подкаталоге "Samples" основного каталога программы. Справочник в правом окне имеет пять режимов отображения - 'Покрытие", 'Раскладки', 'Объекты', 'Плиты' и 'Раскладки по шаблонам'. Ниже изображен справочник в режиме "Раскладки" (переключение производится нажатием соответствующей кнопки):

В этом режиме в справочнике отображаются все раскладки в подкаталоге "Samples" основного каталога программы. Выбрав нужную раскладку можно нажатием правой клавишей мыши вызвать меню справочника и выбрать пункт "Свойства". При этом вы получите окно с изображением раскладки и её размерами. Для использования раскладки в проекте установите текущую раскладку двойным щелчком левой клавишей мышки на нужной раскладке. При этом фон у текущей раскладки изменится.

После этого переместите курсор мыши на покрываемую поверхность и нажмите левую клавишу мыши. Раскладка установится на выбранный квадрат поверхности. Для снятия выбора текущей раскладки повторно щелкните по ней двойным щелчком. Для удаления раскладки из справочника выберите пункт "Удалить" из меню справочника, вызываемого правой клавишей мышки.



Вы можете выбрать для раскладки плитки с любым углом поворота. При этом желательно выбирать прямоугольную область, ограниченную необрезанными плитками. Плитки могут быть обрезаны другими плитками или границами поверхности покрытия.

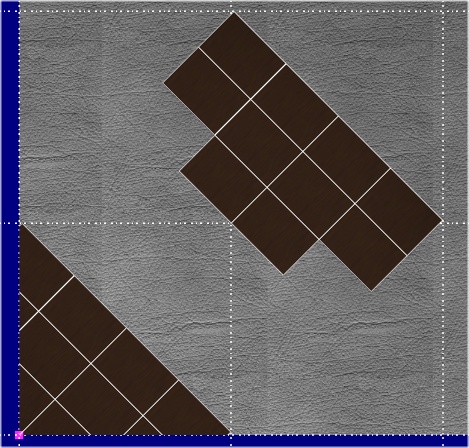

При включении в раскладку таких плиток они не считаются обрезанными при использовании раскладки. То есть при установке такой раскладки - для получения исходного изображения - необходимо чтобы были такие же границы для раскладки, иначе граничные плитки окажутся необрезанными. Ниже представлена угловая раскладка, расположенная в угле (с ограничениями границ) и та же раскладка при установке её в месте, где нет ограничений.
