Редактор плит

Top  Previous  Next

4. Редактор плит предназначен для создания в комнате перегородок, подиумов и так далее. Каждый из этих элементов может быть представлен в виде плиты определённой формы. Вызов редактора плит - кнопка .

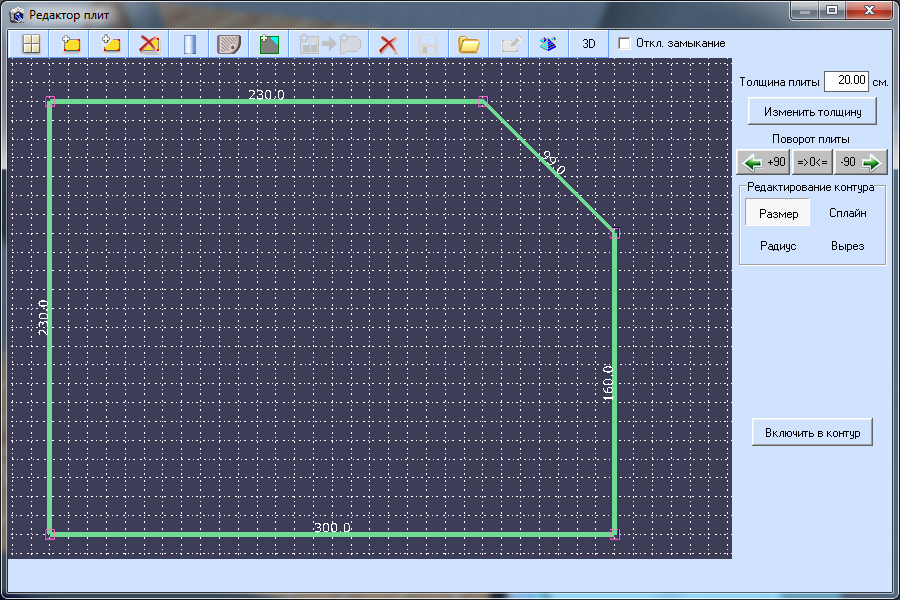

Профиль плиты создаётся аналогично контуру помещения. Можно изменить шаг сетки по вертикали и горизонтали или просто отключить отображение сетки. Также можно установить шаг контура 1 см. При этом сетка останется такой, как установлено, но контур можно будет прорисовывать по 'виртуальной' сетке с точностью 1 см.. Для замыкания контура можно щелкнуть левой кнопкой мыши на начальную точку контура или нажать на кнопку . Еще один способ замкнуть контур - Ctrl+E.

Если вы ошибочно установили точку контура, ее можно удалить нажав Ctrl+Q. Режим редактирования контура включен по умолчанию и подразумевает возможность корректировки каждого отрезка контура (см. Редактирование контура ). Также производится автоматическая образмерка рисуемого контура.

Для формирования колонны служит кнопка . Нажимте её и с помощью кнопки мыши сформируйте круг. После отрисовки контура колонны появится окно:

Здесь вы можете задать всю ли колонну формировать или вам нужен подиум в виде сектора произвольного угла. Уточните радиус и точек в круге - количество точек определяет плавность отрисовки радиуса - на сколько сегментов будет разбит полный круг. Высота колонны (подиума) определяется в поле 'Толщина плиты'.

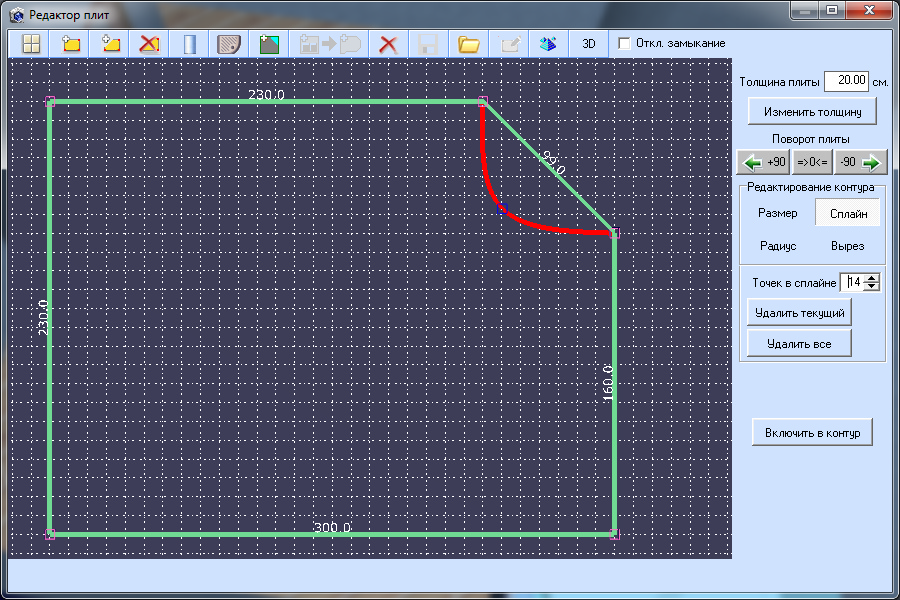

Затем можно откорректировать получивший контур с помощью кнопок 'Сплайн', 'Радиус' и 'Вырез'. Выбрав режим 'Сплайн' необходимо выбрать левой кнопкой мыши отрезок контура, который необходимо отредактировать (можно задать перед этим количество точек в этом отрезке в поле 'Точек в сплайне'). Далее, удерживая левую кнопку мыши нажатой, задайте нужную конфигурацию появившемуся красному отрезку. Далее он будет включен в контур вместо имеющегося.

Красный цвет отрезка означает что он являются текущим. Удалить текущий сплайн можно кнопкой 'Удалить текущий'. Удалить все нарисованные сплайны можно кнопкой 'Удалить все'. Изменить уже нарисованный сплайн можно выбрав его левой кнопкой (при этом он становится красным). Невыбранные сплайны имеют желтый цвет.

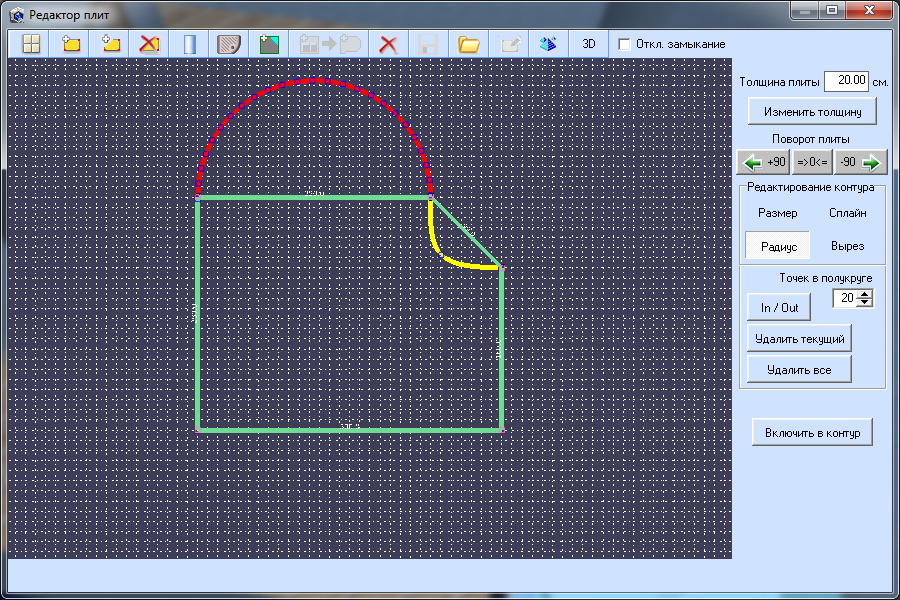

Аналогично можно превратить любой отрезок контура в радиус. Нажмите кнопку 'Радиус', задайте значение в поле 'Точек в полукруге' и выберите необходимый отрезок мышкой. Первоначально рисуется внешний радиус, то есть направленный от центра всего контура. Его диаметр равен размеру выбранного отрезка контура. Однако можно его изменить, выбрав его левой клавишей мыши и перемещая мышь, удерживая клавишу нажатой. Если необходим радиус, направленный внутрь контура - нажмите кнопку 'In/Out'. Эта кнопка меняет расположение радиуса на противоположный. Методы корректировки и удаление радиусов такие же, как и у сплайнов. Выбор, корректировка, удаление сплайнов возможно только при нажатой кнопке 'Сплайн'. Это же относится и к радиусам.

После корректировки основного контура плиты нажмите кнопку 'Включить в контур'. Нарисованные корректировки будут включены в контур. Автоматически включится режим 'Вырез'. После включения режима 'Вырез' отключаются режимы редактирования внешнего контура. Доступны три типа вырезов - прямоугольные, прямоугольные со скругленными углами, арки и круглые (эллипс) - все сквозные. Выберите тип выреза соответствующей кнопкой. Не допускается пересечения одного выреза с другими и с внешним контуром - при такой ситуации текущий вырез будет удален. Вырез рисуется одним нажатием мыши - щелкните в нужную точку сетки левой клавишей мыши и удерживая её сформируйте необходимый вырез. Корректность выреза проверяется при отпускании клавиши мыши.

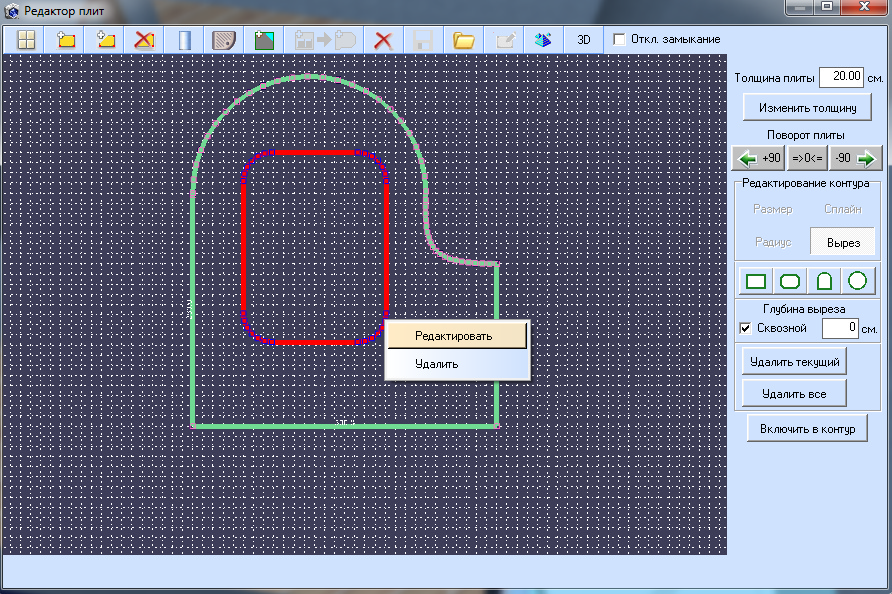

Выбрать вырез текущим можно так же, как и сплайны или радиусы. Расположение и размеры выреза можно откорректировать вызвав меню правой кнопкой мыши. Выберите 'Редактировать'. В появившемся окне можно изменить размеры выреза и сдвинуть его по осям координат на необходимую величину.

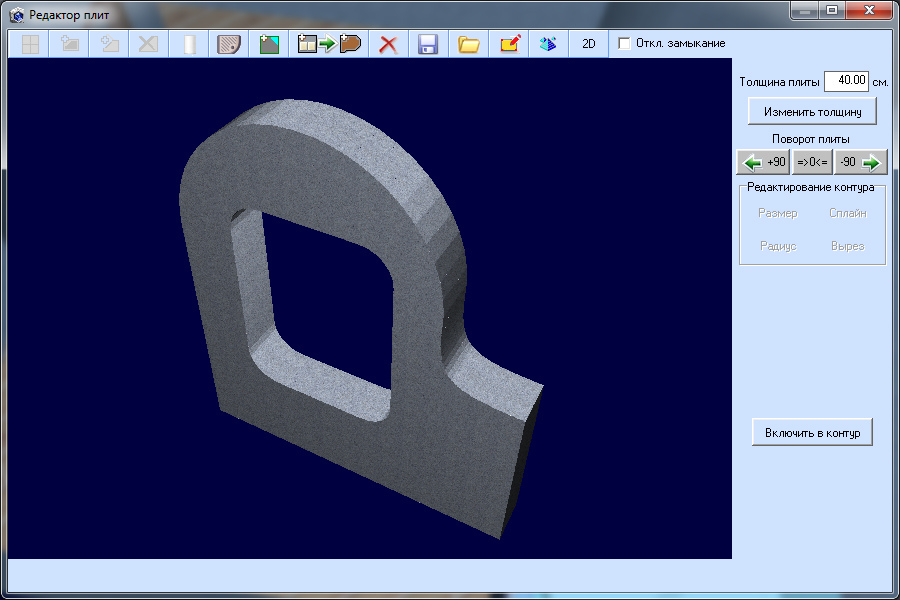

После отрисовки всех необходимых вырезов нажмите кнопку 'Включить в контур' для того, чтобы сделать все вырезы актуальными при формировании плиты. Затем задайте толщину плиты в поле 'Толщина плиты' (можно изменять толщину плиты после её формирования - с помощью кнопки 'Изменить толщину'). Создание плиты - кнопка . Далее вы задаёте поворот плиты для её правильной ориентации. Для правильного поворота после создания плиты переключитесь в режим 3D и воспользуйтесь кнопками . Задать нужную ориентацию плите можно и в самом проекте.

Кнопкой вы можете сохранить плиту для дальнейшего её использования в проекте. Стена сохраняется в виде файла с расширением *.blk в подкаталоге '..\Bloсks\ каталога программы или в его подкаталогах. Кнопкой можно загрузить ранее сохраненный блок из этого подкаталога.

В таком виде плита будет перенесена в помещение нажатием кнопки . Плита при переносе будет помещена в центр сцены с комнатой на уровень пола. Далее, для точного позиционирования выделите плиту с помощью опции меню "Выделить объект" и переместите её в нужное место. Управление координатами плиты и углами её поворота производится так же, как и 3DT объектами (Установка 3dt и 3ds объектов).

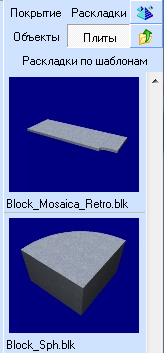

В самом проекте доступ к сохраненным плитам осуществляется через правое окно программы кнопкой 'Плиты'. Выберите нужную плиту двойным щелчком мыши и установите её в проект.

В отличии от 3DT-объектов, плиты не выделяются двойным щелчком левой клавишы мыши. При таком действии выделяется выбранная поверхность плиты. Если выделяемая поверхность сформирована в виде сплайнов и радиусов, то она выделяется вся и покрывается как единая поверхность. Внтуренняя поверхность вырезов плиты доступна для покрытия. Вырезы в виде окружности или скругленного прямоугольника также выделяются как единая поверхность.

После этого можно перенести её (выбранную поверхность плиты) в режим покрытия с помощью клавишы , как и любую стену, пол или потолок помещения. В отличии от стен помещения, на поверхности плиты автоматически создаётся контур покрываемой поверхности, равный всей поверхности. То есть нет возможности задать произвольный контур для покрытия.

Для удаления плиты выделите её с помощью опции меню "Выделить объект" и удалите с помощью опции "Удалить объект".

Для загрузки плиты в редактор выделите её с помощью опции меню "Выделить объект" и выберите опцию меню "Загрузить объект в редактор". В редакторе у вас есть возможность изменить толщину, ориентацию плиты и сохранить ее как внешний файл.

Для создания копии плиты выделите её с помощью опции меню "Выделить объект" и скопируйте с помощью опции "Копировать объект". Плиты копируются без нанесённых на них поверхностей.



Для создания поддона нажмите кнопку . После создания поддона доступно редактирование его высоты (глубина выреза не редактируется).
