4.2 Для создания экрана для объекта сначала выделите 3D объект в проекте. Затем вызовите окно Редактора плит. Затем, в Редакторе плит нажмите кнопку

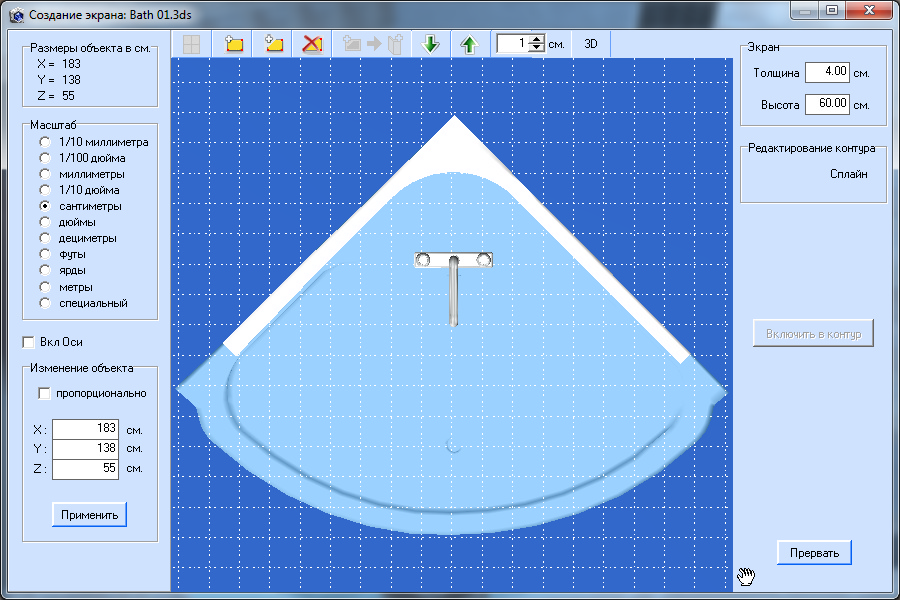

'Создать экран для объекта'. В новом окне будет загружен объект под полупрозрачной плоскостью, на которой можно нарисовать форму экрана используя контуры объекта.
Слева расположены характеристики объекта. Вы можете изменить его масштаб. Размеры объекта выводятся в левом верхнем углу окна. Так как некоторые элементы (краны, ручки) могут мешать установить объект по высоте точно под плоскостью для рисования, то существуют кнопки
, которые позволяют перемещать объект вверх и вниз с шагом от 1 до 10 см. Установка шага перемещения находится справа от кнопок. Для рисования контура нажмите кнопку

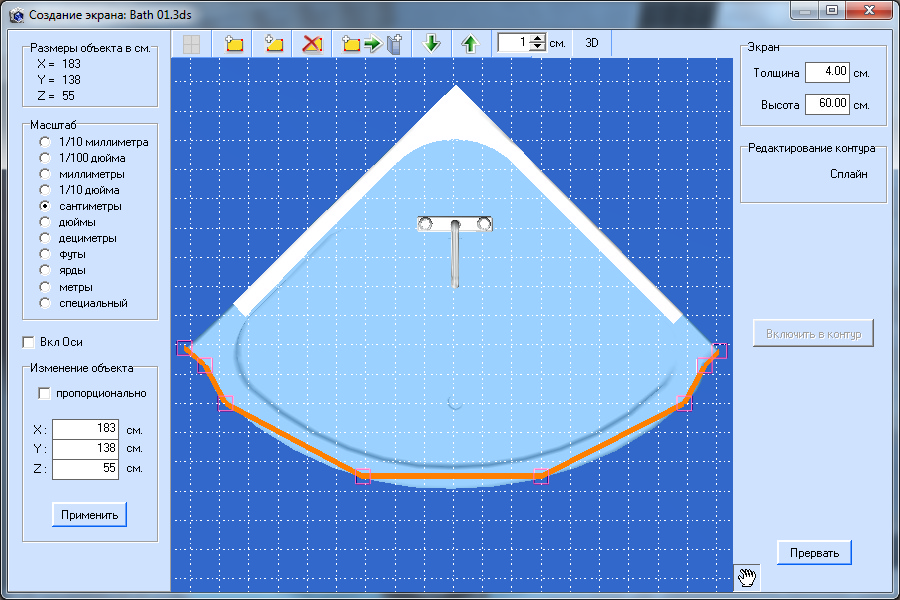

. Сетка в данном случае не имеет значения. По умолчанию шаг сетки установлен 1 см. Прорисовав контур вы можете закончить контур (в данном случае он не замыкается на начальную точку) несколькими способами: а) нажав Ctrl+E, б) нажав ПРАВУЮ кнопку мыши, в) нажав кнопку
на панели сверху. Во всех случаях рисование контура заканчивается без замыкания контура. Если поставили неверную точку, то 'отцепить' ее можно нажатием Ctrl+Q. Замыкание контура мышкой нажатием на начальную точку отключено, для того чтобы можно было создать 'почти замкнутый контур' разместив последнюю точку рядом с начальной (например, иногда требуется создать экран вокруг всей ванны).

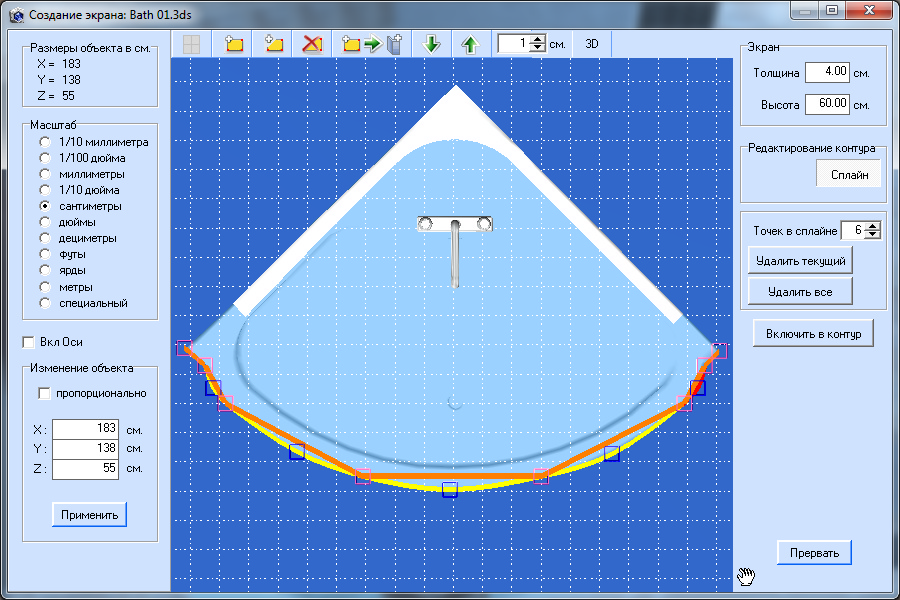

Если нужно заменить некоторые отрезки кривыми - нажмите кнопку Сплайн в раздел Редактирование контура. Далее, как и в создании плиты, отредактируйте контур сплайнами. Если отрезок короткий, то не забывайте заранее уменьшить количество точек в сплайне.

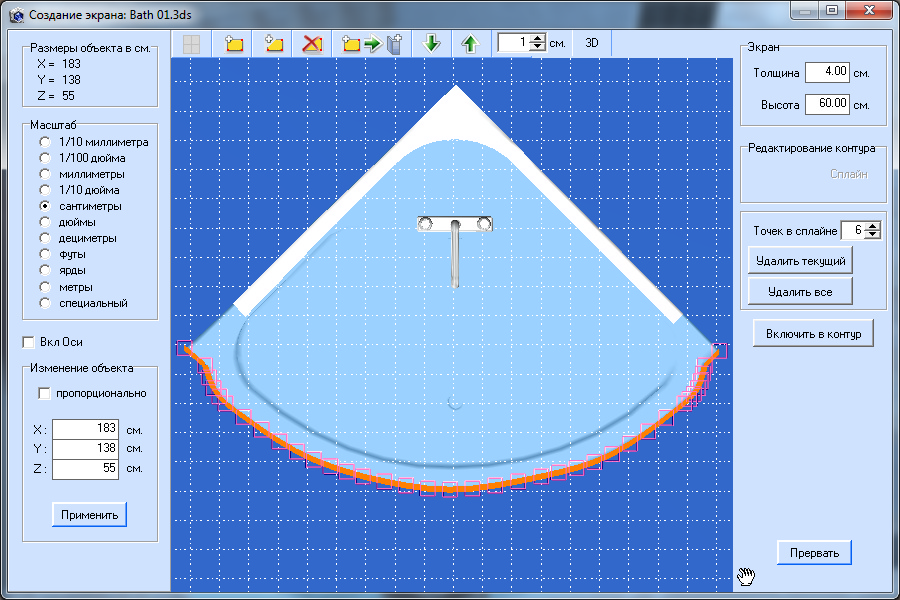

Далее нажмите кнопку Включить в контур.
Затем проверьте раздел Экран, справа вверху. Установите нужную толщину экрана (толщина стенки) и высоту экрана (это толщина плиты в Редакторе плит). Затем перенесите экран в Редактор плит кнопкой
.

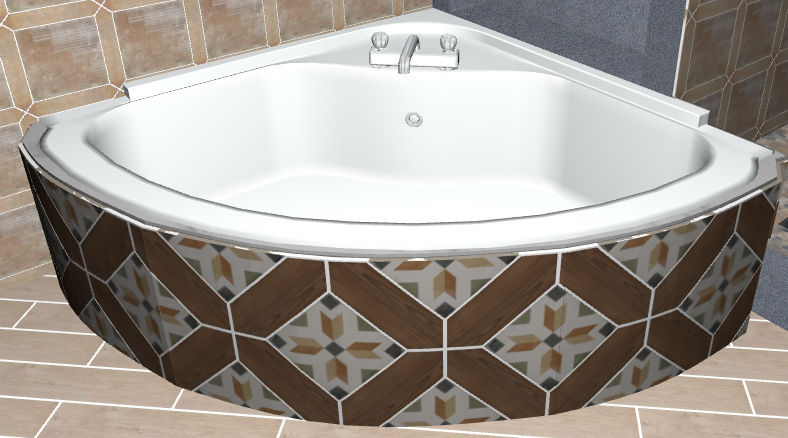

В редакторе вы можете изменить высоту экрана (толщина плиты). В данном случае редактировать экран большого смысла нет, поскольку криволинейные отрезки не редактируются. С точки зрения системы это просто плита. Можете записать ее или перенести в проект. Не обязательно использовать сплайны, возможно вам понадобится экран из прямолинейных отрезков. Особенность экрана - все его основные плоскости ('лицевые' и 'изнаночные' отдельно) выделяются для покрытия все вместе (как сплайн) назависимо от того прямолинейные поверхности или нет. Только торцы (сбоку, сверху, снизу) покрываются при необходимости отдельно.
