8.10. Режим замены покрытий вызывается кнопкой . Кнопка доступна и при отображении помещения и в режиме покрытия единичной поверхности. Область действия определяется тем, откуда вызвана операция. По умолчанию включается режим 'Простая замена плиток' (первая вкладка).



Режим 'Простая замена плиток'

При вызове из помещения доступные области: 'Весь проект', 'Стены', 'Плиты'. При вызове из режима покрытия единичной поверхности: 'Вся поверхность', 'Выделенные плитки'. Если плитки были выделены перед вызовом, то область замены 'Выделенные плитки' устанавливается автоматически.

Область замены можно изменить на доступные. При изменении все настроенные замены снимаются и список покрытий проекта перечитывается заново. Этим списком заполняется первая колонка таблицы слева. В крайней правой колонке этой таблицы выводится размер покрытия. В правой таблице выводится список покрытий уже добавленных в проект. Дабл-кликом по кнопке 'Покрытия проекта' (вверху правой таблицы) можно вызвать справочник материалов, выбрать и добавить новые покрытия. При добавлении они автоматически добавятся в справочник покрытий проекта.



Для установки замены одного покрытия на другое установите строку выбора в таблице слева на нужную позицию и дабл-кликом левой клавиши мышки выберите нужное покрытие для замены в правой таблице покрытий проекта. При этом размер покрытий должен совпадать. Выбранное таким образом покрытие заносится в колонку 'Заменить на' и устанавливается птичка в поле 'Вкл'. Для снятия замены дабл-кликните левой клавишей мышки по строке с установленной для замены плиткой. При этом замена снимается. После настройки для выполнения операции нажмите кнопку 'Заменить'.



Замена производится без влияния взаимных замен в списке замен. То есть если на стене лежат плитки 1 и 2, то замена типа 1->2, 2->1 приведет к тому что плитки поменяются местами.



Режим 'Замена плитки на список (случайно)'

Этот режим доступен только при вызове из помещения и предназначен для замены плитки (плитки-образца) на набор плиток с одинаковым типом и размерами, но разными текстурами по всему проекту. При этом выбранной плитке ставится в соответствие список плиток и замена будет произведена случайным образом по всему проекту. Произведенная замена запоминается в проекте и, при расчете покрытий, сделанная таким образом замена будут считаться как одна плитка-образец.

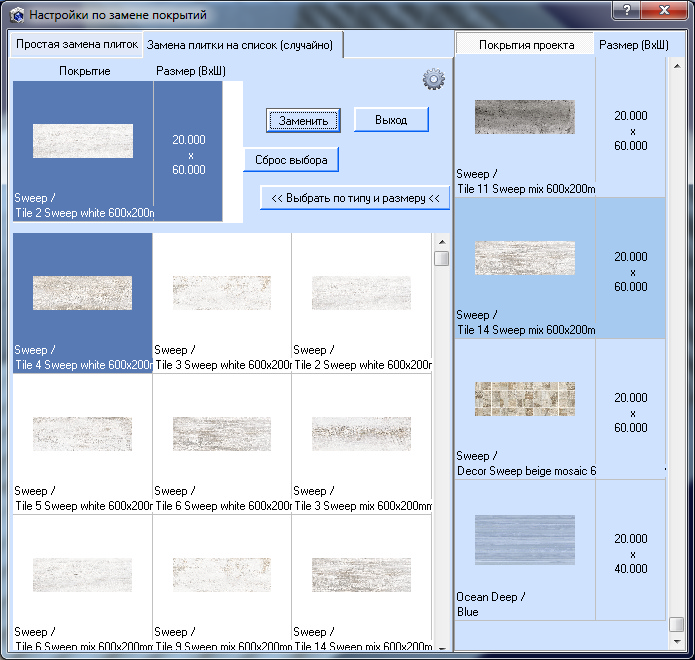

Первоначально покройте поверхности плиткой-образцом (любая плитка из серии одинаковых плиток с разными 'лицами'). Затем, вызвав замену плиток, переключитесь в этот режим. При этом сначала выводится список плиток, использованный в проекте. Выберите плитку-образец для замены щелкнув по ней дабл-кликом левой клавиши мышки.

При этом выбор считается сделанным и в списке плиток для выбора останется только выбранная плитка (для возвращения к повторному выбору плитки-образца нажмите кнопку 'Сброс выбора'). В нижней части окна появится таблица для списка плиток-замен. Заполнить ее можно двумя способами - выбрать дабл-кликом по нужной плитке из правой таблицы, в которой выводится список покрытий уже добавленных в проект, либо добавить кнопкой 'Выбрать по типу и размеру' - при этом все плитки, соответствующие типу и размерам плитке-образцу, будут перенесены в список замен. В список плиток-замен может входить и сама плитка-образец. Если в список попадет что-то лишнее - исключить из списка замен можно щелкнув по удаляемой плитке дабл-кликом левой клавиши мышки.

В любой момент можно использовать кнопку 'Сброс выбора' для возвращения в исходное состояние первоначального выбора плитки-образца. После заполнения списка замен нажмите кнопку 'Заменить'. Образец будет заменен сгенерированной случайной последовательностью плиток из списка замен. Операция замены при этом отображается в основном окне программы - вы можете увидеть результат не закрывая текущее окно. После первой замены она сохраняется в проекте и вы можете повторно произвести замену, если вас не устроило распределение плиток. Нажмите кнопку 'Заменить' еще раз. При этом все плитки из списка замен считаются плиткой-образцом и будут заменены заново. Из этого вытекают простые правила - не создавайте разных замен по одной и той же плитке-образцу, не используйте одни и те же плитки в списке замен по разным плиткам-образцам. Иначе система при повторных заменах будет составлять списки плиток, которые являются 'своими' и будет 'захватывать' их из других замен.

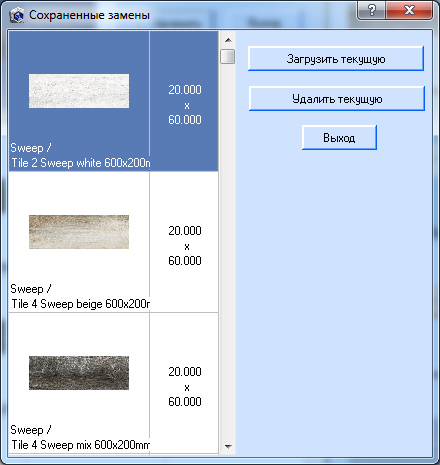

Для последующего доступа с сохраненным заменам (а они влияют на расчет плиток проекта) нажмите кнопку . Появится окно со списком сохраненных замен.

В этом окне вы можете выбрать сделанную замену и загрузить ее для работы (для повторных замен или для редактирования). После редактирования  (изменения списка плиток) при нажатии кнопки 'Заменить' ранее сохраненная замена удаляется и создается новая. Основой замены является плитка-образец - по ней система определяет что эта одна и та же замена.



Также можете удалить замену. При этом все правила по этой замене отменяются. При повторной замене плитки уже не считаются 'своими' и при расчете замены на одну плитку-образец не будет. Обычно удаление используется если решение о замене изменяется и она уже не нужна - для корректной дальнейшей работы нужно удалить ненужную замену.
