Инициализация нового проекта

Top  Previous  Next

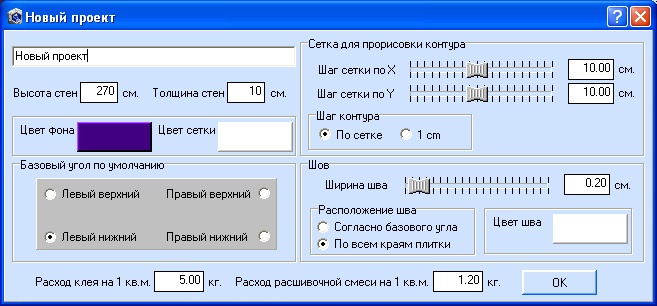

1. Инициализация нового проекта - кнопка  , а также меню "Файл -> Создать". При этом на экран выдается форма начальных установок проекта.





Эта же форма выдается при  нажатии кнопки - свойства проекта.

'Новый проект' - ввод наименования нового проекта (не имя файла проекта).

'Высота стен' и 'Толщина Стен' - помещение будет сформировано с такими характеристиками. Толщину и высоту стен можно менять отдельно по каждой стене и после формирования помещения, но это относится только к прямоугольным вставкам между угловыми блоками помещения, поэтому рекомендуется сразу установить необходимую высоту и толщину стен.

'Цвет фона' и 'Цвет сетки' - цветовое управление основным окном программы.

'Базовый угол по умолчанию' - при формировании плоскости для покрытия ('штукатурки') стены базовая точка (отсчет координатной сетки) будет установлен согласно этой настройки.

'Сетка для прорисовки контура' - эти настройки используются для формировании сетки при прорисовке контура помещения.

Точки контура 'целпяются' за узлы сетки, то есть отрисовка дискретная. изменить шаг сетки можно и в основном окне программы.

'Шаг контура' - можно установить шаг контура 1см. При этом сетка останется такой, как установлено, но контур можно будет прорисовывать по 'виртуальной' сетке с точностью 1 см.

'Ширина шва' и 'Цвет шва' - параметры шва по умолчанию. Можно изменить в основном окне программы для каждой стены, для каждой поверхности плиты, пола, потолка, выреза.

'Расположение шва' - 'Согласно базового угла' - плитка устанавливается вплотную к базовому углу, а швы формируются добавлением ширины шва к высоте и ширине плитки. 'По всем краям плитки' - плитка помещается в центр шага сетки, то есть шов симметрично расположен со всех сторон плитки. Шаг сетки в обоих случаях равен высоте и ширине плитки с учетом толщины шва.

'Расход клея' и 'Расход расшивочной смеси' - параметры используются для расчета этих расходных материалов.



Настройки 'Цвет фона', 'Цвет сетки', 'Шаг контура - по сетке или 1см' сохраняются как настройки программы (в Tile3D.ini). Настройки цвета передаются в редактор плит и редактор стены основного контура.
