Создание контура комнаты

Top  Previous  Next

2.1. Инициализация режима - кнопка . После этого перемещаем курсор на рабочее поле и нажатием левой кнопки мыши прорисовываем контур комнаты.

Прорисовка производится по точкам сетки (размеры сетки по умолчанию 10 X 10 см.) При этом выводится значение координаты X (горизонталь) и Y (вертикаль) в сантиметрах, отсчитываемое от последней точки контура, а также длина текущей линии в сантиметрах. Также производится автоматическая образмерка рисуемого контура.

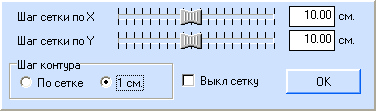

2.2. Изменение шага сетки производится кнопкой . При этом появляется окно:

В нем можно изменить шаг сетки по вертикали и горизонтали или просто отключить отображение сетки. Также можно установить шаг контура 1 см. При этом сетка останется такой, как установлено, но контур можно будет прорисовывать по 'виртуальной' сетке с точностью 1 см.

2.3. Для замыкания контура можно щелкнуть левой кнопкой мыши на начальную точку контура или нажать на кнопку . Еще один способ замкнуть контур - Ctrl+E.

2.4. Для удаления контура используйте кнопку .



Если вы ошибочно установили точку контура, ее можно удалить('отстегнуть') нажав Ctrl+Q.
